設備基礎知識
Q：ADU是什么的縮寫，有什么含義？
A：ADU（All Display Unit）86系列綜合顯示控制單元是宇視針對大規模電視墻應用環境而設計開發的新一代軟硬件一體化產品，是宇視視頻管理系統整體解決方案中的兼容型解碼組件。
ADU86系列以不同的規格分為ADU8606，ADU8609，ADU8612，ADU8615，ADU8618，ADU8609-4K和ADU8618-4K七款產品，可廣泛應用于園區、交通等行業中。
Q：ADU86系列產品，前面板的run指示燈各個狀態分別代表什么含義？
A：run指示燈有三種狀態：
閃爍：設備正在啟動；
常亮：設備正常運行；
滅：設備關機。
Q：ADU86系列產品，前面板的NET1、NET2指示燈各個狀態分別代表什么含義？
A：NET指示燈有兩種狀態：
常亮：以太網電口1/ 2的網絡連接建立；
滅：以太網電口1/ 2的網絡連接斷開。
Q：ADU86系列產品，前面板的ALM指示燈各個狀態分別代表什么含義？
A：ALM指示燈有兩種狀態：
常亮：有設備類告警；
滅：無設備類告警。
Q：ADU86系列產品，前面板的WIFI指示燈（無線指示燈）各個狀態分別代表什么含義？
A：該指示燈預留，當前尚未使用。
Q：ADU86系列產品，前面板的數字指示燈各個狀態分別代表什么含義？
A：以ADU8618為例，前面板有1-18共18個數字指示燈，每個指示燈有兩種狀態。
閃爍：正在視頻顯示；
滅：停止視頻顯示。
Q：ADU86系列產品，后面板的DVI-D OUT輸出接口有什么作用？
A：DVI-D輸出接口，輸出視頻信號到HDMI接口、DVI-D接口或YPbPr接口的顯示輸出設備。
Q：ADU86系列產品，后面板的RS485口有什么作用？
A：串口，與外掛設備交互控制，如傳輸透明通道數據。RJ45接口，四線制，支持全雙工、半雙工。
Q：ADU86系列產品，后面板的RS232口有什么作用？
A：串口，主要用于調試維護設備；RJ45接口。
Q：ADU86系列產品，后面板的以太網口有什么作用？
A：接入以太網，與網絡中的設備保持連通，以便可以接收IPC碼流、接受客戶端計算機的Web配置管理等。10M/100M/1000M/自協商，半雙工/全雙工/自協商，RJ45接口。
Q：ADU86系列產品，后面板的LINE IN/OUT口有什么作用？
A：用來進行語音輸入/輸出。
Q：ADU86系列產品，后面板的USB 3.0接口什么作用？
A：升級設備。
Q：ADU86系列產品，后面板的WIFI接口什么作用？
A：天線接口，預留，暫未使用。
Q：ADU86系列產品，后面板的ALM IN接口什么作用？
A：鳳凰端子，輸入報警信號，開關量輸入。
Q：ADU86系列產品，后面板的ALM OUT接口什么作用？
A：鳳凰端子，輸出報警信號，繼電器輸出。
Q：ADU86系列產品，后面板的AUDIO OUT接口什么作用？
A：鳳凰端子，輸出音頻信號。
Q：ADU86系列產品，默認IP地址為多少？
A：如果是行業B871X版本，默認IP地址為192.168.0.131，子網掩碼為255.255.255.0，默認網關為192.168.0.1。
如果是B872X、B873X版本，默認IP地址為192.168.1.14.
首次登錄請使用默認用戶名admin和默認密碼123456。
該密碼僅供首次登錄使用，為保證帳號安全，請在登錄后立即修改密碼并設置為不少于8字符的強密碼。
Q：ADU86系列產品（B872X、B873X版本）的兩個網口可以一起使用嗎？
A：當前ADU設備有兩個網口eth0和eth1，兩個網口可以一起連接到交換機，起到網口備份作用，默認使用bond0口。也可以只連一個網口，不影響使用。
Q：ADU86系列產品串口波特率是多少？
A：串口波特率為115200.
Q：ADU的兩個網口是否具有互相備份功能？
A：是的。
ADU支持網口備份功能，設備有eth0和eth1網口，2個網口可以一起連接到交換機，起到網口備份功能。
Q：ADU8612-E和ADU86XX的一個明顯區別是什么？
A：ADU8612-E具有2個DVI、2個VGA的本地輸入口，能將電腦的信號輸出顯示到電視墻上，但ADU86XX不支持此功能。
Q：ADU86XX最高輸出分辨率為多少？
A：最高輸出分辨率為1920x1080.
Q：ADU8612-E有本地輸入接口嗎？
A：ADU8612-E解碼器有2個DVI輸入口和2個VGA輸入口，用來采集PC等輸入源的數字信號，在大屏上上墻顯示。
Q：ADU8612-E對本地輸入信號的支持情況怎樣？
A： ADU8612-E設備只支持1080P@60Hz(1920*1080)、720P@60Hz (1280*720)、XGA@60Hz (1024*768)、SXGA@60Hz (1280*1024)、UXGA@60Hz (1600*1200)、WXGA+@60Hz (1440*900)分辨率的DVI、VGA信號接入。
開局常見疑問及使用規范
Q：ADU86系列產品，在使用中有哪些需要注意的安全規范？
A：負責安裝和日常維護本設備的人員必須具備安全操作基本技能。
此為A級產品，在生活環境中，該產品可能會造成無線電干擾。在這種情況下，可能需要用戶對其干擾采取切實可行的措施。
請確保設備安裝平穩可靠，周圍通風良好，設備在工作時必須確保通風口的暢通。
請確保設備工作在許可的溫度、濕度、供電要求范圍內，并良好接地，滿足防雷要求，避免置于多塵、強電磁輻射、震動等場所。
請保護電源軟線免受踩踏或擠壓，特別是在插頭、電源插座和從裝置引出的接點處。
安裝完成后請檢查正確性，以免通電時由于連接錯誤造成人體傷害和設備部件損壞！
異常斷電可能造成設備損壞或功能異常，若設備在頻繁斷電的環境中使用，請配備UPS。
為避免火災及電擊危險，使用時請勿讓水或其它液體流入設備。
Q：ADU86系列產品該如何接線？

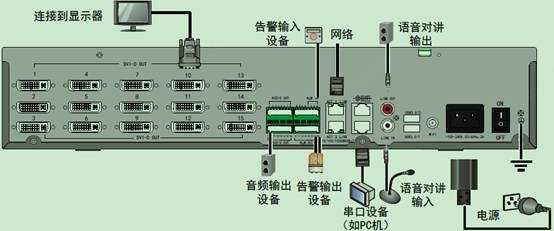

A：以15 路設備為例。設備的線纜連接示意圖如下：
Q：ADU86系列產品，上電前要確認哪些事項？
A：為避免造成人體傷害和設備部件損壞，上電前請您先按照以下項目進行檢查。
1）設備安裝平穩可靠，各種螺釘沒有遺漏并且擰緊。
2）設備上未放置任何物品。
3）已安裝的電纜連接關系正確。
4）選用電源與設備的標識電源一致。
5）已正確連接好地線。
Q：ADU86系列產品，如何進行開關機？
A：開機：接通電源，電源開關置于“ON”啟動設備。
關機：電源開關置于“OFF”。
注意：
若設備長期不運行，建議關機后拔下電源插頭。
設備正常運行或在設備關機過程中，請勿直接斷開電源，否則可能造成設備損壞。
Q：ADU86系列產品，工作環境溫度要求怎樣？
A：5°C～40°C（推薦10°C～35°C）
Q：PC機串口連接ADU設備，是使用RS232串口還是RS485串口？
A：ADU86系列設備連接RS232串口，ADU8612-E設備連接RS485串口。
Q：ADU86系列產品是否可以注冊到一體機？
A：可以，ADU86系列，刷B872X、B873X版本可以注冊到一體機。
Q：ADU86XX以onvif協議注冊到一體機，端口號是？
A：82.
注意：登錄ADU獨立頁面，進入“系統”-“管理平臺”，不要勾選“接入到管理平臺”。ADU設備出廠默認不勾選“接入到管理平臺”，如果勾選了接入到管理平臺，將無法注冊到一體機上。
Q：在VMS一體機上添加ADU的時候，“精確添加”和“自動搜索”需要同時選擇嗎？
A：“精確添加”和“自動搜索”里的添加只需要選擇其中一個，即可使ADU注冊到一體機上。
Q：在EZStation上添加ADU的時候，端口號填寫多少？
A：82.
Q：將ADU同時注冊到EZStation和一體機使用怎樣？
A：不要同時接入一體機和EZ使用，會造成各種異常，如需要切換平臺（一體機、EZ），最好從原平臺中刪除ADU，清空數據庫（在ADU的web端點擊恢復默認即可），再添加到新平臺中。
Q：ADU配合一體機（或者EZStation）使用時，新建電視墻選擇哪一種？
A：選擇“添加拼控器電視墻”。
界面上可選項有“添加拼控器電視墻”、“添加解碼器電視墻”。
Q： 針對ADU（871X版本）電視墻，如何在VM上進行“回放上墻”操作？
A：(1)實況回放界面，在XP上播放一路回放；
(2)在XP窗格右鍵選擇啟動回放上墻，選擇回放上墻的監視器；
(3)快進、快退、暫停、拖動、播放進度條跳轉回放錄像。
Q：ADU以imos協議注冊到VM后，Web界面的密碼會變化嗎？
A：會的。
設備注冊成功后，ADU獨立界面登陸密碼為VM平臺安全導向配置中的終端密碼，即不是默認的123456.
Q：ADU（871X版本）電視墻通道拼接后，在電視墻上還能進行分屏操作嗎？
A：通道拼接后，無法再次分屏，會提示已經參與其他拼接。
Q：ADU8612-E設備本地PC機畫面上墻怎么配置？
A：物理線纜連接完成后，在VM平臺電視墻操作頁面左邊資源樹“本地輸入”頁簽中選擇DVI/VGA輸入信號，拖入窗口即可完成本地實況的建立。
Q：如何根據需求選擇合適的ADU設備型號？
A：LCD大屏直接根據大屏數量確定，少于等于ADU設備輸出口數量即可。LED大屏需要根據發送卡帶載能力LED像素點規模來確認。
Q：ADU設備在web界面升級是否需要解壓版本包？
A：需要將版本壓縮包解壓，導入Program.bin文件即可。
Q：ADU設備升級過程中會自動重啟，是正常現象嗎？
A：是正常現象，ADU設備在升級后會自動重啟，耐心等待即可，升級過程中切勿斷電或進行其他操作。
Q：合一化之前版本ADU設備升級到合一化之后版本，VM上原有電視墻能繼續使用嗎？
A：不能。需將原有電視墻刪除，重新添加解碼拼控電視墻才可進行實況顯示。
Q：ADU設備對接LED大屏，發送卡分辨率大小不一致，該如何配置？
A：若對接LED箱體的每個發送卡分辨率大小不一致，在搭建LED大屏連接箱體的網線時，盡量將這些特殊分辨率分配在大屏的下側和最右側發送卡上；在電視墻頁面設置LED時，在特殊LED處輸入最后一行和最后一列的寬和高即可，詳見開局指導書。
Q：修改ADU電視墻參數時，能否修改電視墻規格？
A：不能，修改ADU電視墻參數時，無法修改電視墻規格，如需更改電視墻規格，只能刪除后重建。
Q：多臺ADU同型號設備添加到VM上能否共用同一個解碼拼控電視墻，方便客戶操作？
A：不可以。電視墻與adu設備一一對應，無法滿足。
Q：ADU電視墻開窗時，如何時窗口不吸附至周圍的“網格線”？
A：需要關閉電視墻界面下方配置工具欄中的<自動對齊>,才能實現開任意大小窗口。<自動對齊>功能是默認開啟的。
常見信息收集手段
Q：如何查看ADU（871X版本）的服務狀態？
A：adu.sh status
Q：如何查看ADU（873X版本）的xserver進程？
A：ps
功能性問題
Q：ADU的窗口鎖定功能是怎樣的？
A：ADU配合VMS一體機使用支持窗口鎖定。窗口鎖定后，只對漫游、縮放有影響（該窗口將無法漫游、縮放），對實況等無影響。
ADU接入EZ使用，無窗口鎖定功能。
Q：ADU接入EZ使用，在電視墻頁面可以進行實況預覽嗎？
A：ADU接入EZ使用，無實況預覽的功能。
Q：ADU接入EZ使用，支持“設備錄像”回放上墻嗎？
A：是的，支持。
Q：ADU接入一體機使用，實況輪巡該怎么操作？
A：實況輪巡指的是一組相機在一個窗口或一組窗口中按照一定時間間隔一個個顯示。
1）進入電視墻操作頁面，在左邊資源樹的“輪巡資源”頁簽中點擊<+>按鈕，在彈出框里配置輪巡名稱、時間間隔、勾選輪巡相機，點擊<確定>按鈕，完成輪巡資源的新建。
2）再在資源樹的“輪巡資源”頁簽選擇之前新建的輪巡，將該輪巡拖入窗口中，頁面上窗口會顯示輪巡名字，大屏上會開始實況輪巡。
Q：ADU接入一體機使用，電視墻是否支持場景管理？
A：支持。
場景，即物理屏幕位置、窗口位置、圖層信息、攝像機實況信息、物理屏幕和輸出口映射關系、虛擬LED信息的集合；每個電視墻最多可保存64個場景。
Q：ADU設備支持輸出VGA信號嗎？
A：ADU設備暫不支持輸出VGA信號。如有需求可通過帶芯片線纜轉換。
Q：ADU設備支持音頻解碼嗎？
A：ADU86系列（B8738P10及以后版本）、ADU8612-E（B8778P10及以后版本）支持音頻輸出，暫只支持解碼G711A,G711U,AAC-LC格式的音頻格式，解碼時自適應音頻編碼格式（國標只支持G.711A）。
Q：每個ADU電視墻保存場景個數是否有上限？
A：ADU設備配合VM3329及之后版本最多已可保存64個場景
Q：配置的ADU電視墻場景能否刪除？
A：不支持刪除，默認的場景皆為空場景。
Q：ADU電視墻實況輪切過程中是否支持暫停功能？
A：輪切目前暫不支持暫停功能，只能停止業務。
Q：ADU電視墻輪切業務能暫停嗎？
A：輪切目前無暫停功能，只能停止業務。
Q：ADU支持網口備份功能嗎？
A：支持。ADU B8705版本以后都支持網口備份功能，設備有eth0和eth1網口，2個網口可以一起連接到交換機，起到網口備份功能，默認使用bond0口。
Q：ADU設備配合VM使用時，創建電視墻數量有限制嗎?
A：一臺ADU設備最多可創建4個電視墻。
常見問題及解決方法
Q：開局過程中在VM上添加ADU設備顯示離線，可能原因是？
A：合一化版本ADU86系列及ADU8612-E在VM平臺上添加時，設備管理中應選擇<解碼拼控設備>而不是<解碼器>,新建電視墻時也需選擇<解碼拼控設備拼接>而不是<ADU拼接>
Q：ADU實況業務異常停止后，大屏顯示實況的最后一幀而不是黑屏，該怎么解決？
A：若為平臺主動釋放管理關系，則大屏會黑屏；若是由于斷流導致（如前端IPC掉線等原因），大屏會保留最后一幀，屬正常功能，非故障現象。
Q：修改ADU電視墻參數時，為什么無法修改電視墻輸出制式及綁定關系等參數？
A：請檢查電視墻內是否有窗口，如有，關閉后即可進行修改。
Q：VM平臺上的ADU電視墻為什么無法被刪除？
A：請確認電視墻是否在線，如在線，則必須先將電視墻內窗口、虛擬LED關閉，才可刪除電視墻。
Q：ADU電視墻實況上墻是否支持實況暫停功能？
A：不支持，在ADU電視墻頁面點擊<停止業務>，即已關閉窗口中的實況，需要重新托實況才能恢復。
Q：ADU電視墻停止實況業務后大屏實況顯示最后一幀？
A：實況業務停止大屏保留最后畫面屬正常現象。
Q：選中ADU電視墻窗口時，邊框顯示紅色是什么原因？
A：確認是否是配置了告警屬性窗口導致。
Q：ADU接入EZstation，為什么無法進行選中窗口、窗口縮放、窗口漫游、拖入實況等操作？
A：ADU接入EZstation，需點擊電視墻下方的任意開窗按鈕，使按鈕箭頭朝右（此時鼠標形狀為“箭頭”，圖標顏色為“白色”），才可進行選中窗口、窗口縮放、窗口漫游、拖入實況等操作。
其他
Q：ADU配合一體機（或者EZStation）使用時，如果修改正在使用的電視墻參數，會有何影響？
A：修改電視墻參數時，電視墻規格不可修改；
修改電視墻會刪除當前場景所有實況、虛擬LED等配置，其他場景保存的配置不受影響。
Q：ADU配合一體機（或者EZStation）使用時，當電視墻上有業務時，該電視墻是否可以被刪除掉？
A：是的。不管ADU設備是否在線，以及電視墻上是否存在業務，對應的電視墻皆可被刪除。
Q：ADU設備合一化版本配合VM使用，拼控電視墻實況上墻時，主輔流策略是怎樣的？
A：窗口小于等于1/2個監視器大小時，若該相機有輔流，則默認啟用輔流，否則啟用主流。中心服務器內的主輔流策略設置不影響ADU設備的主輔流策略。
