一、顯示單元常見故障問題

1.1碎屏

碎屏具有屏體碎裂與內部漏夜2種，進行安裝公路運輸的整個過程 中不標準化的進行，用到的整個過程 中因人弄壞，或者用到自然環境極端與惡劣等環境因素均有會發生某些方面。某些內部故障方面不見質量保證規模內，不保證維修費或撤換服務項目。

碎屏漏液實例：

1.2壓力線（亮線/暗線）

壓線錯誤時大顯示觸摸屏工程制定一個環節中里分類的錯誤，該錯誤有機會是在大顯示觸摸屏運轉成長期發現，也有機會在大顯示觸摸屏運轉這段時候后才發現，都是隱性的錯誤物理現象。壓線為液晶板面版的錯誤，選擇運輸業環節中不實驗室管理標準的操作方法，選擇區域極端與惡劣等原則均有有機會可能會導致此種困難。比較在觸摸屏選擇時，要關注觸摸屏當中要留出的有足夠的空隙，以免下觸摸屏當中發生之間捏壓。發現該錯誤要拆換面版滿足，該錯誤都是可修復系統錯誤。

現場實例：

1.3黑屏

上電進行后，能合適提示 “無警報”等字眼，第二步顯現綠色頁面，隨即提示 黑屏。

原因分析：

1、屏幕顯示黑屏是在顯示系統使用控制器時發生，若控制器輸出畫面為黑色，此現象比較好判斷，可以將連接屏幕的信號線拔出，屏幕顯示藍屏為正常。
2、有時輸入模式錯誤也會被用戶誤認為是黑屏，需要工程師指導判斷。
3、黑屏故障基本上是數字信號導致，排除DVI/HDMI線纜連接及質量問題。

1.4花屏

而言大屏畫面現實存在諸多彩條，諸多發生改變顏色亮線、亮帶，畫面行場非常的，畫面泛白等畫面非常的狀況，通常情況都被稱作花屏出現故障。

原因分析：
1、主板參數設置與面板型號不匹配。
2、屏線連接異常（許多紅色或綠色斑點，更換主板時沒有插好點屏線也會造成此類故障）。
3、顯示屏無故顯示測試畫面（非下達測試指令的情況下），有漸變的彩條或有漸變的紅、綠、藍單機色。此現象多見于主板固件損壞或固件與面板類型不匹配，更換主板時沒有插好點屏線也會造成此類故障。
4、信號源及線纜異常。
理解花屏出現問題時，讓我們行借租機內信息、頁面字符串、調換外設等措施區分出現問題的地方。但在現實情況正確處理中，或者是用重疊替換成法有利于。

現場實例：

主板參數設置與面板型號不匹配	點屏線
主板或點屏線	主板或點屏線

1.5屏幕偏色

打出圖象為一種背景顏色，偏紅、偏綠或偏黃色，該系統故障問題是包括RGB三基色那部分缺乏影響。

原因分析：
1、偏色的故障最常見的是VGA或DVI信號線的故障，如插孔針歪、針斷或是信號線內部短線等。
2、拼接屏經常會反映幾個屏的底色不一致，需要我們進行對應的冷、暖色調調整。
3、AD板、屏線、液晶屏的故障，也會引起偏色的故障，可以借用機內信號等手段判定。

1.6斑點及水波紋

屏幕顯示有斑點或水波紋滾動現象。
1、外界的強電、光源或附近電器設備干擾。
2、機內線材走向、捆扎，相互干擾。
3、接地不良。

1.7屏幕漏光

漏光是LCD的一家比較大部分的物理現狀，沒了非常杜絕。LCD尋常還會出現漏光物理現狀，在黑屏和 外部對光較暗的現狀下相對比較看不出，都是不能被人眼很輕而易舉的感覺。漏光沒了用單獨的外形尺寸， 是由于漏光必然性會產生色溫不勻，往往應該用色溫勻度的標準化去分辨漏光能不在外形尺寸規模內。

原因分析：
漏光絕大部分情況是在屏幕的角部出現，是由屏幕在安裝時，調整屏幕的平整度時，造成屏幕的四角不在一個平面上，使得屏幕扭曲變形，出現角部漏光。此現象可以通過調整屏幕，恢復屏幕的自然狀態來解決，短期的扭曲可以徹底恢復，長期的扭曲可以得到改善。

漏光實例：

1.8明暗不均

明暗不均的現象，主要出現在屏幕使用一段時間出現，原因有四類：
1、安裝時，過于要求拼接屏的拼縫，拼縫太小，甚至不留拼縫。屏幕長期承壓，會造成面板凸凹，影響偏光板的透光性，造成明暗不均的現象，此故障為不可修復。
2、背光燈故障：部分背光燈不能正常點亮，產生暗區。暗區形狀規則，與之交界的明亮區域有過渡帶，屬于液晶面板故障
3、使用環境不夠潔凈，屏幕進入灰塵，使得屏幕出現明暗不均的現象。拼接屏屬于精密設備，對于使用環境的溫濕度與潔凈度都有要求，使用時要注意，此為有限的修復。
4、當環境溫度低于1℃時，液晶活性降低，也會出現畫面明暗不均。要保證大屏運行環境在1-40℃范圍內。

現場實例：

個部分背光燈不允許通常照亮
板面進入灰塵	擠壓造成的明暗不均

1.9噪點

噪點現狀在DVI數據下較好較為常見，猶豫DVI數據線的長寬高長點，且所選材質拙劣，容易造成DVI數據在傳送數據時衰減，會出顯此現狀，換新短一系列且效果精意的電線電纜能夠來解決所選原因。

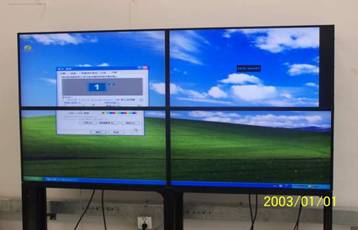

現場實例：

1.10 OSD顯示異常

1、無信號顯示下OSD花，可能還伴隨顯示圖像時的花屏。主板上的主芯片或內存故障。
2、重影的位置是縱向排列的，無信號狀態下，OSD菜單仍然有重影。液晶面板上的信號接口板故障。
3、顯示OSD菜單時圖像出現異常，排查點屏線問題。

無信號顯示下OSD花	OSD菜單仍然有重影
	\
顯示OSD菜單時圖像出現異常

1.11屏幕抖動

在使用VGA,CVBS等模擬信號時，由于接地不好或者信號干擾可能造成屏體較為嚴重的抖動，按照如下步驟排查：
1、檢查整個屏體區域是否良好接地。
2、確認屏體接地是否與信號源接地在同一個插線板上。
3、超窄邊的產品屏體之間使用薄的，絕緣的物品（塑料，紙）將屏體隔開，并處理使前端不可觀察見。

1.12畫面偏移（伴隨有黑邊現象)

此想象時有左下或左面有黑邊想象產生，為VGA纜線傳遞衛星信號衰減，存在鏡頭存在拖影或疊影，因此此想象存在，修改短點且質量管理優秀的纜線能夠 應對此種故障 。

現場實例：

1.13其它圖像異常

暗圖像或無信號的藍色圖像上紅點，紅點密度大，為點屏線故障。
表現為灰階異常（屏幕的亮度、對比度值為默認的中間值時），圖像的色彩過度不正常。系統初始化無效。也可能表現為同一場景下的圖像偏亮或偏暗，為液晶面板上的信號接口板故障。	錯位的條帶，多見于1920x1080分辨率下。且初始化操作無效，為主板故障

1.14上電不啟動

現象示例：
上電后，屏幕無任何動作，或供電正常（電源指示燈亮、風扇工作正常）屏幕無任何顯示內容。

原因分析：
在確保供電正常的情況下，觀察電源指示燈與風扇的工作情況，如無明顯的上電現象，有可能為電源板損壞，或保險絲燒毀；如供電正常，有可能為屏幕的驅動主板故障。具體的故障點，可以通過對故障屏與工作正常屏幕互換配件判斷出來。

1.15無法控制

1、確認連線串口是否對應，包括內部接線。
2、檢查拼接軟件的端口設置是否正確。
3、檢查串口線網線是否有損壞，線序是否接錯，與產品和PC的接口是否接觸良好。
4、檢查PC的串口是否有問題，可換一臺PC測試。
5、拼接單元的地址是否設置正確，參見地址設置。
在此情況下若軟件控制仍不正常，則可判定是信號處理板故障（串口無作用）。

二、現場調試問題

1.、現場調試時基本上都是開關電源進行上下電的，這樣頻繁操作可能會造成屏體故障，建議使用軟關機（遙控）操作。
2、在調節屏幕色度時，要排除外界環境的干擾，尤其是光源的干擾；給出彩色、黑色及白色背景進行調節，仔細觀察屏幕邊緣及屏角處是否存在異常，如黑點、白點、黑邊等故障。

三、現場布線問題

1、電源線和信號線要嚴格分開，保證線纜質量可靠，當出現水波紋及拖影故障時，可能是模擬信號受到干擾（可能是光源影響），VGA視頻線質量較差導致。
2、在進行圖像調試的時候，所出現的圖像異常問題，首先要進行線纜布線的排查，尤其是線纜質量的排查（除非線纜質量信賴度較高），其次在進行其他部件的排查。

四、常用檢測方法

就屏幕顯示系統來說：
1、如何判斷屏幕是否故障
應將屏幕從原來的系統中分離出來，使用另外的信號源與線纜連接屏幕，觀察是否異常。
2、如何分析屏幕的故障件
主要用交叉法，通過故障屏幕與完好屏幕之間交叉驗證，來判斷需要更換的配件。
